Ochrona przed przepięciami w instalacjach elektrycznych staje się kluczowym elementem dbałości nie tylko o mienie, ale przede wszystkim o bezpieczeństwo użytkowników. Norma PN-HD 60364-5-53:2022 [1] precyzyjnie definiuje zasady doboru oraz montażu ograniczników przepięć (SPD, surge protective devices) w instalacjach niskiego napięcia.
Kluczowa rola "reguły 0,5 metra"
Wspomniana norma kładzie duży nacisk na fakt, że skuteczność napięciowego poziomu ochrony w instalacji zależy od połączenia i długości oprzewodowania oraz od umieszczenia samego SPD i wymaganych rozłączników SPD. To tutaj pojawia się fundamentalna "reguła 0,5 metra" - zakłada ona, że całkowity dystans między ogranicznikiem a punktami jego przyłączenia nie powinien przekraczać pół metra.
Przestrzeganie tej zasady jest krytyczne dla zachowania deklarowanego poziomu ochrony. Podczas wyładowania atmosferycznego, w ciągu zaledwie kilku mikrosekund, przez instalację mogą przepłynąć prądy o natężeniu dziesiątek tysięcy amperów. Tak ekstremalne wartości generują w przewodach indukcyjne spadki napięcia, które sumują się z tzw. napięciem resztkowym ogranicznika. W praktyce każde dodatkowe kilkanaście centymetrów kabla może pogorszyć poziom ochrony o kilkaset woltów - to różnica, która często decyduje o przetrwaniu lub trwałym uszkodzeniu wrażliwej elektroniki. Z tego powodu norma jednoznacznie nakazuje minimalizację długości (a tym samym indukcyjności) przewodów łączących SPD z głównym zaciskiem uziemiającym.
Wyzwania w praktyce instalacyjnej
Choć teoria wydaje się prosta, w rzeczywistości montaż zgodny z "regułą 0,5 metra" bywa problematyczny. Konwencjonalne ograniczniki wymagają zastosowania zewnętrznego dobezpieczenia (bezpiecznika wstępnego), montowanego zazwyczaj w osobnej podstawie bezpiecznikowej. Te dodatkowe elementy nie tylko wymuszają zwiększenie długości przewodów łączeniowych, ale też utrudniają montaż SPD bezpośrednio przy punkcie zasilania.
Sytuację komplikuje konieczność stosowania przewodów o dużych przekrojach, niezbędnych do zapewnienia odpowiedniej obciążalności termicznej i wytrzymałości zwarciowej. Kable takie są sztywne, trudne w układaniu i zajmują cenne miejsce w nowoczesnych rozdzielnicach, które są już wyposażone w liczne komponenty, takie jak wyłączniki nadprądowe, wyłączniki różnicowoprądowe czy moduły komunikacyjne. W efekcie instalatorzy stają przed dylematem: pracochłonna walka o każdy centymetr miejsca albo kompromis kosztem zgodności z normami.

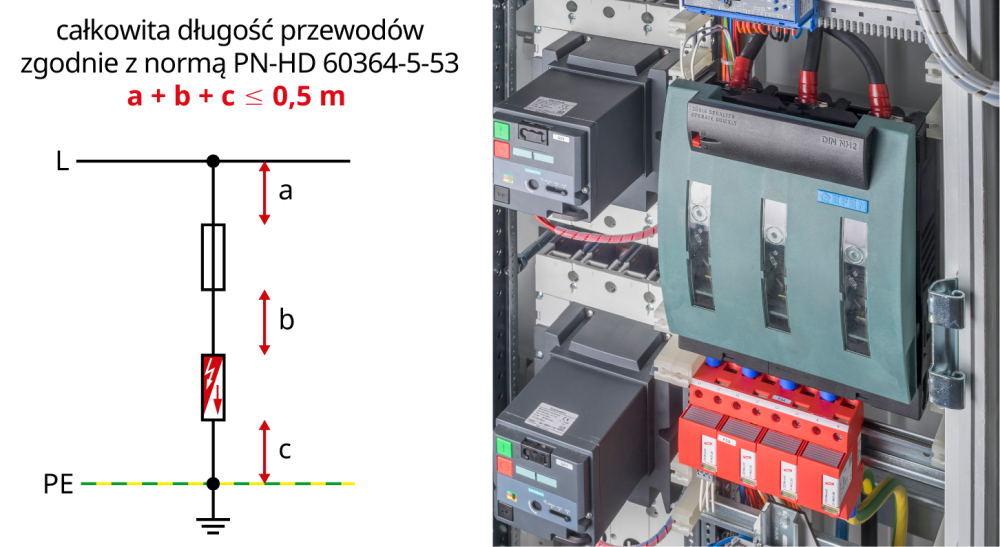

Montaż SPD typu 1 wraz z dobezpieczeniem wewnątrz szafy rozdzielczej oraz "reguła 0,5 m" zgodnie z zapisami normy PN-HD 60364-5-53
Jeśli nie da się zachować wymaganego dystansu 0,5 m, należy wdrożyć dodatkowe środki, takie jak precyzyjne obliczenia i udokumentowanie spadków napięcia na przewodach, co znacznie zwiększa nakład pracy. Inną opcją jest montaż drugiego, skoordynowanego energetycznie urządzenia ochrony przepięciowej bliżej chronionego urządzenia końcowego, co jednak podnosi koszty i komplikuje późniejszą konserwację instalacji.
SPD typu 1 z techniką ACI - praktyczne rozwiązanie do zabudowy wewnątrz szaf rozdzielczych
Rozwiązaniem tych problemów jest technika Advanced Circuit Interruption (ACI) stosowana w urządzeniach firmy DEHN. Ograniczniki wyposażone w ten system posiadają zintegrowane zabezpieczenie nadprądowe, co całkowicie eliminuje potrzebę stosowania zewnętrznego dobezpieczenia. Pozwala to na realną oszczędność miejsca w szafie sterowniczej oraz skrócenie czasu montażu i długości połączeń.
DEHNventil ACI: wydajność i prostota
Sztandarowym przykładem wykorzystania tej techniki jest DEHNventil ACI. Dzięki zoptymalizowanemu wewnętrznemu układowi ochronnemu urządzenie umożliwia redukcję przekroju przewodów przyłączeniowych – do wykonania okablowania wystarczy miedziany kabel o przekroju 16 mm2. Czyni to instalację prostszą i znacznie bardziej elastyczną.

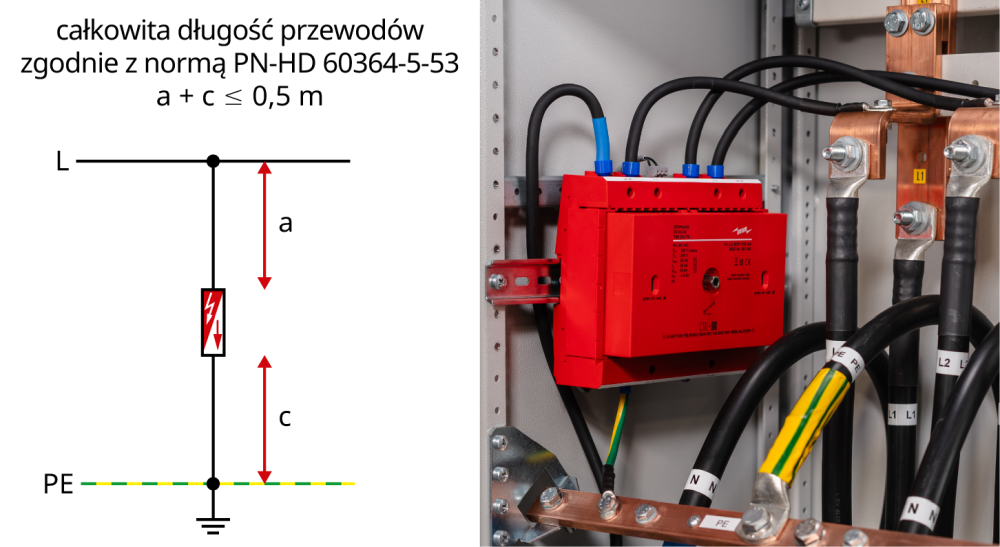

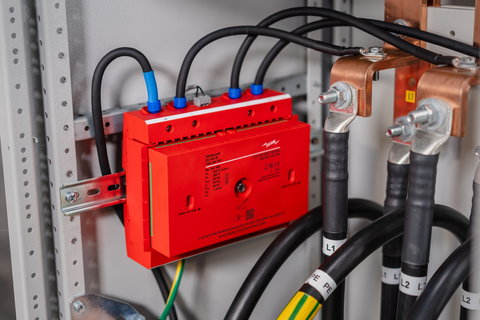

Montaż ogranicznika przepięć DEHNventil ACI na ścianie szafy rozdzielczej

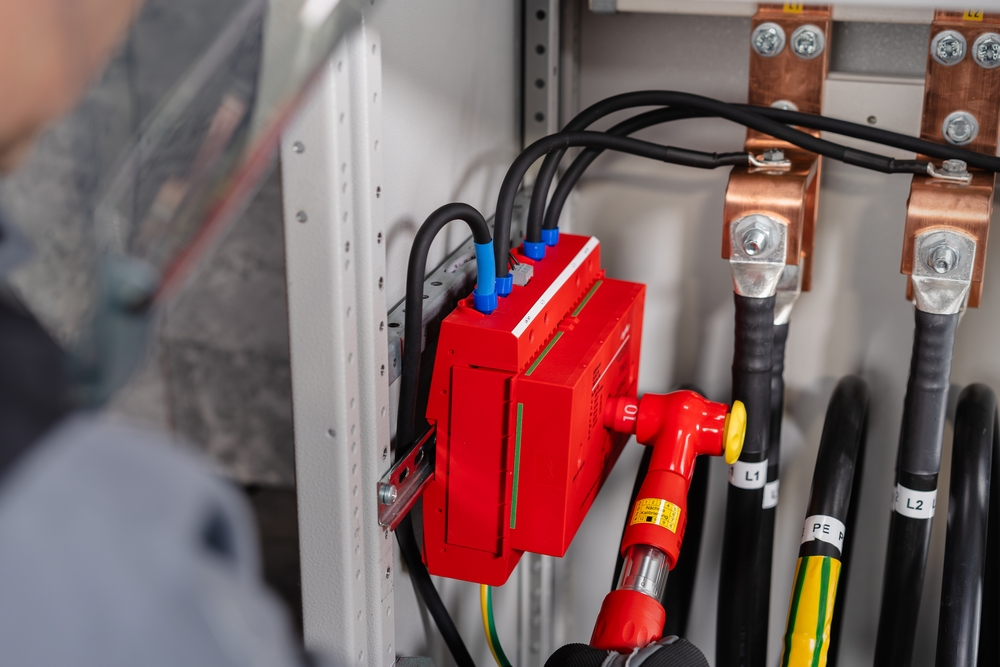

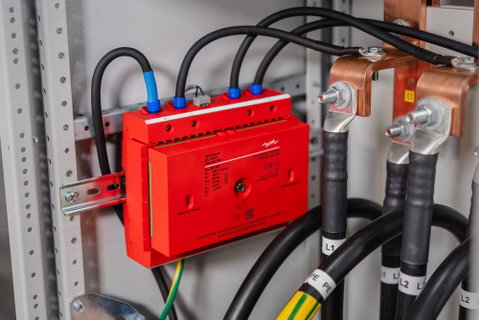

Montaż ogranicznika przepięć DEHNventil ACI na szynie

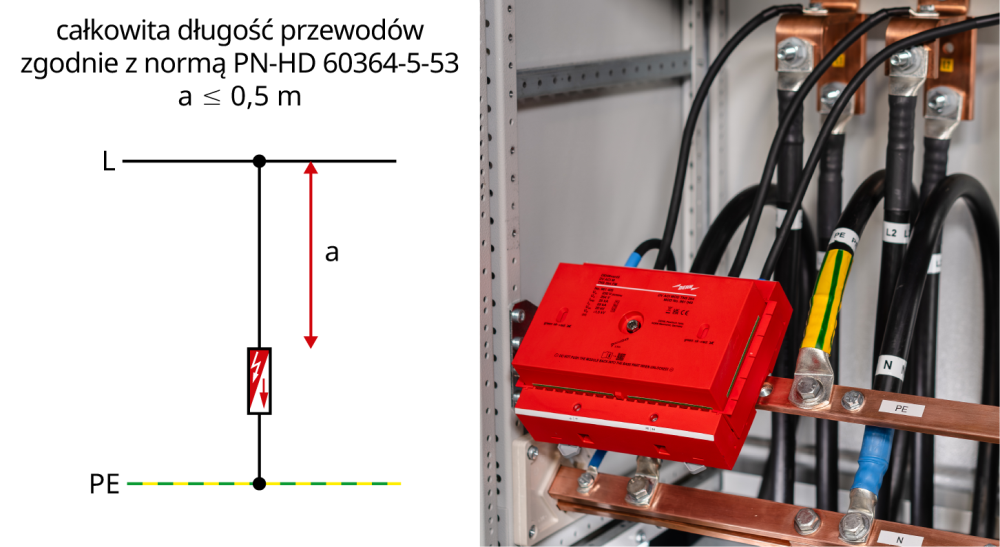

Kombinowany ogranicznik DEHNventil ACI (typu 1+2+3) można montować bezpośrednio na uziemionych szynach montażowych lub zbiorczych. Takie rozwiązanie maksymalnie skraca drogę przepływu prądu, sprawiając, że zachowanie "reguły 0,5 metra" przestaje być wyzwaniem. Prefabrykatorzy zyskują możliwość instalacji SPD bezpośrednio w punkcie zasilania, bez konieczności stosowania dodatkowych podstaw bezpiecznikowych i skomplikowanego oprzewodowania, co minimalizuje ryzyko błędów montażowych.

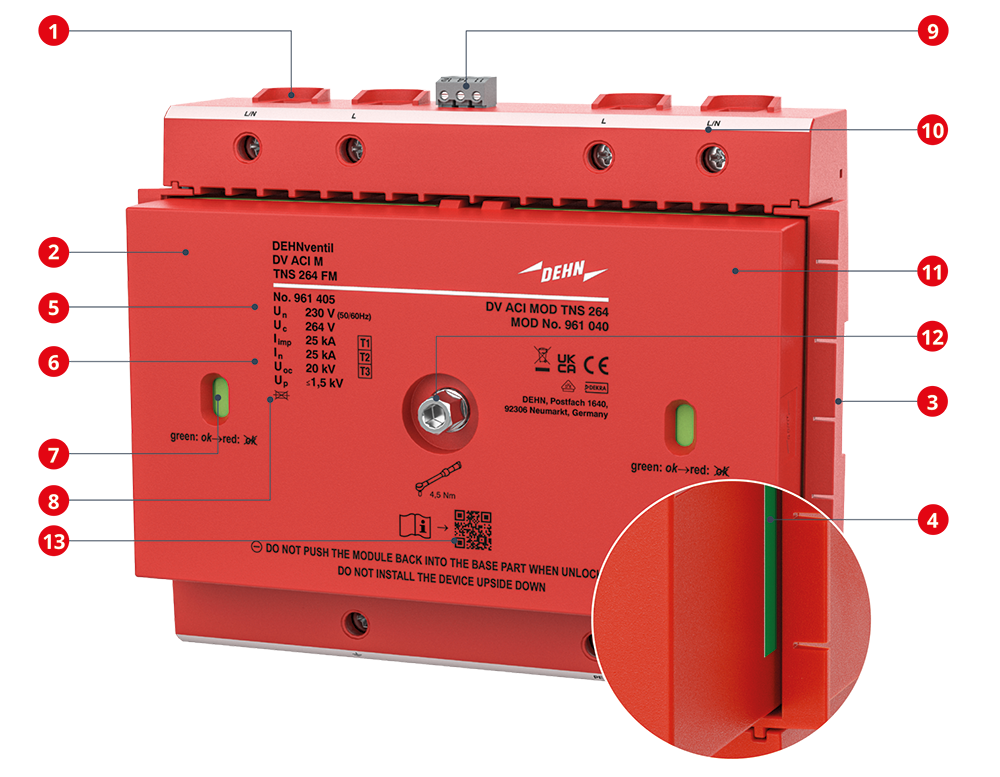

Wygląd i charakterystyka ogranicznika przepięć DEHNventil ACI
Problem selektywności rozwiązany u źródła
Normy wymagają również, aby dobezpieczenie SPD było precyzyjnie dopasowane – musi ono wytrzymać prąd udarowy, ale jednocześnie chronić urządzenie w razie awarii. Dobór odpowiedniego bezpiecznika bywa trudny, gdyż:
zbyt duży bezpiecznik nie zapewni należytej ochrony samego ogranicznika,
zbyt mały bezpiecznik może zadziałać błędnie podczas obciążenia prądem udarowym, mimo poprawnej pracy SPD (problem wymiarowania).
Dodatkowo bezpiecznik musi być selektywny względem innych aparatów ochronnych, aby zapewnić skoordynowane wyłączenie.
Zastosowanie techniki ACI eliminuje ten problem. Zintegrowany układ jest zaprojektowany tak, aby działać selektywnie względem bezpiecznika poprzedzającego, nawet przy niewielkich prądach znamionowych. System błyskawicznie reaguje na prądy zwarciowe i bezpiecznie odłącza SPD od sieci, pozostając niezależnym od charakterystyki zewnętrznego bezpiecznika.
Więcej informacji nt. ogranicznika DEHNventil ACI znajdziesz tutaj.
Wymiana modułu ochronnego ogranicznika DEHNventil ACI
